Kto musí na stavenisku siahnuť cez potrubný most, dosiahnuť fasádu za stromami alebo montovať oceľovú konštrukciu vo výške 40 m, s čisto teleskopickou plošinou ďaleko nezájde. Tu nastupujú dieselové kĺbové plošiny: pohon všetkých kolies, kĺbový výložník, kyvná náprava a pracovné výšky do 49 m – ako stroj na prenájom s dodávkou na celé Slovensko zo strojového parku Luibl.

Na spevnených podlahách hál postačia elektrické plošiny. Len čo do hry vstúpi štrk, íl, sneh alebo stúpania, situácia sa mení. Dieselové kĺbové plošiny sú navrhnuté presne pre toto pole nasadenia – z troch dôvodov:

• Nezávislosť od elektrickej siete: na hrubých stavbách, v oceľových halách bez prípojky alebo pri tunelových a trasových prácach je externé napájanie zriedka k dispozícii. Dieselový motor beží samostatne, jedno natankovanie postačí na viac zmien.

• Krútiaci moment pre stúpanie a podložie: modely ako Genie Z45/25 XC alebo Z51/30J RT zvládajú stúpania do 45 %. Na štrku alebo mäkkom podloží sa výhoda spaľovacieho motora oproti akumulátorovým riešeniam jasne prejaví.

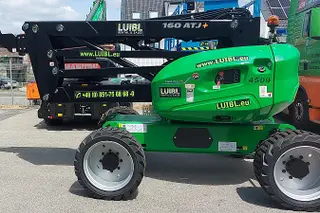

• Nosnosť a dosah v jednom stroji: varianty s vysokou nosnosťou, ako Manitou 160 ATJ Plus, zdvihnú do koša 408 kg – dosť pre dvoch montérov plus náradie a materiál. Bočný dosah tohto modelu je 8,52 m.

V porovnaní s čisto teleskopickou plošinou sa rozhodujúca výhoda prejaví vtedy, keď je medzi strojom a pracovným bodom prekážka – presah strechy, inžinierska sieť, prístavba. Práve tu sa kĺbový výložník stáva nástrojom voľby.

Pojmy pracovná výška a výška prekonania prekážky sa v ponukách prenájmu často zamieňajú. Pre výber je však rozlíšenie doslova na nezaplatenie.

Pracovná výška je teoretická výška dosahu osoby stojacej v koši – teda výška plošiny plus 2 m. Pri Genie ZX-135/70 je to 43 m pri výške plošiny približne 41 m. Toto číslo je uvedené v technickom liste aj v ponuke prenájmu.

Výška prekonania prekážky opisuje niečo iné: do akej výšky možno kôš zdvihnúť, keď súčasne bočne presahuje cez prekážku? Tu do hry vstupuje kĺb (riser). Kĺbová plošina má – na rozdiel od čisto teleskopickej plošiny – jeden alebo viac dodatočných otočných bodov na výložníku. Vďaka tomu možno kôš viesť cez hrany, zábradlia alebo strešné výstupky bez nutnosti premiestniť stroj.

Bočný dosah priamo závisí od modelu. Príklady zo strojového parku Luibl:

• Genie Z45/25J RT (pracovná výška 16 m): prekoná bočnú vzdialenosť približne 8 m

• Manitou 160 ATJ Plus (16,21 m): bočný dosah 8,52 m pri nosnosti koša 408 kg

• Magni DAB28RT (28 m): natáčanie koša do 180°, nekonečná rotácia nadstavby o 360°

• Genie ZX-135/70 (43 m): štyri režimy riadenia vrátane krabieho chodu a koordinovaného riadenia všetkých kolies

Pri modeloch s veľkou pracovnou výškou je dôležitý aj negatívny dosah – teda práca pod úrovňou postavenia stroja, napríklad pri kontrole spodnej strany mostov alebo pri prácach na svahoch. V dieselovom sortimente Luibl sú k dispozícii negatívne pracovné výšky do -6 m.

Dieselové kĺbové plošiny nie sú univerzálne stroje. Svoje silné stránky uplatnia v jasne definovaných scenároch:

• Oceľové konštrukcie a montáž hál: osadzovanie nosníkov, doťahovanie spojov, kontrola zvarov – nosnosť koša 230 až 450 kg umožňuje mať náradie a materiál priamo na mieste.

• Fasádne práce na zložitých geometriách: výstupky, balkóny a presahy striech sa s kĺbovou geometriou podídu alebo obídu bez premiestnenia stroja.

• Údržba inžinierskych sietí a stožiarov elektrického vedenia: tu sa uplatní negatívny dosah, keď sa pracuje zo zemného valu alebo koruny hrádze.

• Inšpekcia mostov a výstavba tunelov: veľké dosahy do 49 m a nekonečná rotácia nadstavby umožňujú presné nastavenie aj v stiesnených pomeroch.

• Priemyselná montáž v závodných halách bez elektrickej prípojky: počas výstavby, pred uvedením infraštruktúry haly do prevádzky, je diesel často jedinou možnosťou.

Terénna priechodnosť vďaka pohonu všetkých kolies a kyvnej náprave

To, čo dieselovú kĺbovú plošinu skutočne odlišuje od halového stroja, je podvozok. Rozhodujúce sú tu tri komponenty:

• Trvalý pohon všetkých kolies: výkon motora sa rozdeľuje na všetky štyri kolesá. To výrazne zlepšuje trakciu na štrku, íle, mokrom podloží alebo na snehu v porovnaní s pohonom zadnej nápravy.

• Aktívny systém kyvnej nápravy (oscilujúca náprava): v nerovnom teréne kyvná náprava vyrovnáva nerovnosti, takže všetky štyri kolesá zostávajú v kontakte s podložím. Bez tohto systému sa stroj na terénnych vlnách kolíše a stabilita klesá.

• Terénne pneumatiky: hrubo dezénované pneumatiky s terénnym profilom sú štandardom. Niektoré modely (napríklad Magni DAB28RT) sú vybavené pneumatikami nezanechávajúcimi stopy, ktoré sa bez stôp pohybujú aj po citlivých povrchoch – užitočné pri kombinovanom nasadení hala/exteriér.

Stúpavosť je podľa modelu medzi 30 % a 45 %. Dôležité: tieto hodnoty platia pre jazdu so zasunutým výložníkom. Kto pracuje na svahu, musí stroj najprv vyrovnať – stabilita sa kontroluje pomocou diagramu nosnosti a snímača náklonu.

Správny stroj vyplýva zo štyroch parametrov, ktoré by mali byť vyjasnené pred každým dopytom:

• Potrebná pracovná výška vrátane bezpečnostnej rezervy: radšej 2 m rezervy ako pracovať na hranici. 16 m plošina na 14 m úlohu je lepšou voľbou ako 43 m stroj, ktorý je v manévrovateľnosti výrazne obmedzenejší.

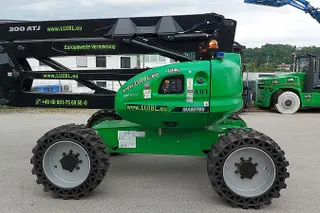

• Nosnosť koša podľa počtu osôb plus materiál: dvaja montéri, akumulátorový skrutkovač, spojovací materiál, istiaca výstroj – realisticky je to rýchlo 250 až 350 kg. Modely s nosnosťou koša 230 kg (Manitou 200 ATJ) potom už nestačia.

• Bočný dosah pri skutočne existujúcich prekážkach: Tu je technický list alebo poradenstvo na základe geometrie staveniska nevyhnutné. Diagramy zaťaženia ukazujú, aké zaťaženie koša je pri akej polohe výložníka prípustné.

• Prepravné rozmery a príjazd: Plošina ZX-135/70 s celkovou hmotnosťou nad 20 t potrebuje iné podvalníky a príjazdové cesty ako 16-metrová plošina Genie. Rozmery pri dodávke musia zodpovedať príjazdu na stavenisko.

Pri citlivých podkladoch sa oplatí pozrieť na zaťaženie podložia na jedno koleso. Tam, kde je podklad kritický, sú vhodnou alternatívou pásové plošiny (pavúkové plošiny) – aj tie sú v sortimente Luibl k dispozícii.

Kto obsluhuje pracovnú plošinu, potrebuje písomný doklad o overení odborných vedomostí vyhotovený revíznym technikom (§ 17 ods. 3 vyhl. č. 508/2009 Z. z.). Príprava zahŕňa teoretickú časť, praktický nácvik a záverečné overenie odborných vedomostí. Poverenie zamestnávateľom by malo byť písomné.

Medzinárodným dokladom obsluhy je PAL Card od IPAF (International Powered Access Federation), ktorú v praxi vyžaduje mnoho generálnych dodávateľov – nenahrádza však písomný doklad o overení odborných vedomostí vyhotovený revíznym technikom (§ 17 ods. 3 vyhl. č. 508/2009 Z. z.).

Ďalšie relevantné predpisy:

• Predpisy BOZP (zákon č. 124/2006 Z. z.): prevádzka pracovných plošín

• STN EN 280: bezpečnostné požiadavky, výpočty a skúšky pojazdných zdvíhacích pracovných plošín

• Nariadenie vlády č. 392/2006 Z. z.: právny rámec pre poskytovanie a používanie pracovných prostriedkov

• Rakúsko (AUVA / AM-VO): porovnateľné požiadavky, upravené rakúskym nariadením o pracovných prostriedkoch

Pred nasadením vykonajte v každý pracovný deň vizuálnu a funkčnú kontrolu. Odborné prehliadky a odborné skúšky technických zariadení (vyhláška č. 508/2009 Z. z.) vykonané oprávnenou osobou sú pri strojoch na prenájom od Luibl zdokumentované pri dodaní.

Luibl prevádzkuje vlastnú flotilu podvalníkov. Pri dieselových kĺbových plošinách to nie je maličkosť: stroje od pracovnej výšky 16 m vážia typicky 7,5 t a viac, ZX-135/70 dosahuje viac ako 20 t. Externí prepravcovia často dodávajú s nejasnými časovými oknami – vlastná flotila umožňuje plánovateľné termíny dodania, aj cezhranične.

Oblasti dodávok: Slovensko, Nemecko, Rakúsko, Švajčiarsko, Poľsko, Česko, Taliansko, Maďarsko, Luxembursko a ďalšie európske krajiny.

Servis počas doby prenájmu: Pri technických poruchách alebo na zaškolenie obsluhy môžu byť na požiadanie k dispozícii servisní technici priamo na mieste. Je to dôležité najmä pri veľkých strojoch, kde prestoje ohrozujú denné plánovanie celého staveniska.

Dlhodobý prenájom: Pri projektoch trvajúcich niekoľko mesiacov sú k dispozícii dlhodobé podmienky vrátane odborných prehliadok a pravidelnej údržby. Vhodné na veľkých staveniskách, kde je ten istý stroj viazaný počas celej fázy výstavby.

Ktorý stroj sa hodí na akú úlohu, sa vo väčšine prípadov dá rýchlo vyjasniť na základe geometrie staveniska a potrebného zaťaženia koša. Pre technické posúdenie dosahu, bočného presahu a termínu dodania je najrýchlejšou cestou priamy kontakt s naším tímom prenájmu: https://www.luibl.sk/sk/kontakt/
